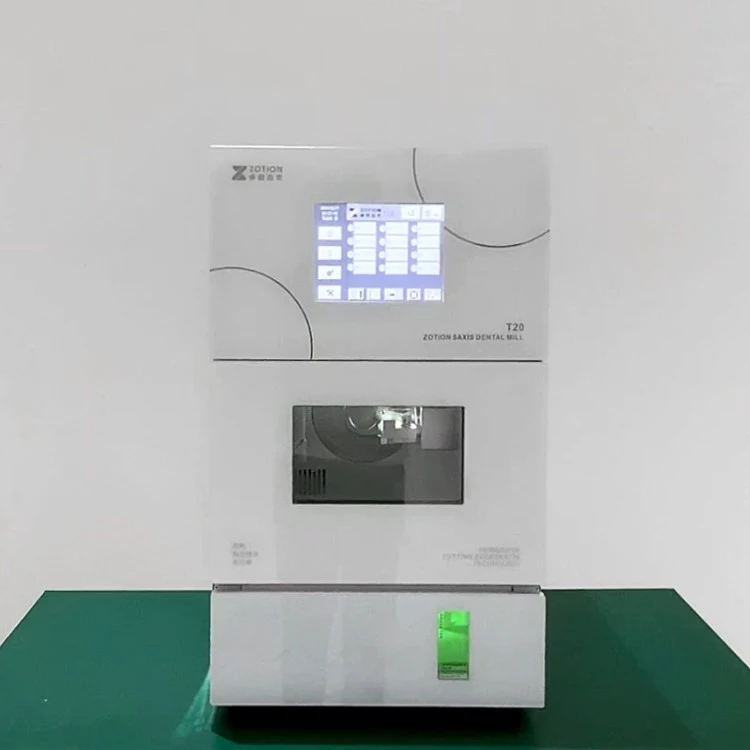

ZOTION T20W-E Chairside Dental 5 ašių Cad Cam šlapio frezavimo staklės, skirtos titano premill atramai





ZOTION T20W-E yra kompaktiška penkių-ašių šlapiojo frezavimo staklės, skirtos skaitmeninei odontologijai prie kėdės ir mažoms bei vidutinėms odontologijos laboratorijoms. Sukurtas ZOTION, gamintojo, turinčio daugiau nei 16 metų patirtį dantų CAD/CAM įrangos srityje, šis modelis skirtas didelio{6}}tikslaus titano pirminių malūnų atramų ir kietos, trapios stiklo keramikos frezavimui ribotoje darbo vietoje.

Kompaktiško 420 mm × 726 mm × 513 mm ploto T20W-E turi pramoninės -klasės pagrindinius komponentus, įskaitant aukštos -legiruotojo plieno linijinius kreipiklius, šlifavimo rutulinio sraigtinio perdavimo sistemas, 1400 W vokišką didelio našumo{8}}įrankių keitimo sistemą1-t (ATool) ir automatinę įrankių keitimo sistemą1-t.

Bendras mašinos svoris yra maždaug 72 kg, todėl konstrukcija pagrįsta pramoniniais CNC standumo principais. Tai žymiai pagerina stabilumą didelės-apkrovos apdirbimo procesuose ir efektyviai sprendžia įprastas krėslų frezavimo sistemų problemas, pvz., vibraciją, deformaciją ir tikslumo praradimą ilgalaikio titano ir keramikos apdorojimo metu.









Prekė	Specifikacija
Frezavimo medžiagos	vaškas, pmma, stiklo keramika ir titano premill atrama.
Ašies numeris	5 ašis
Suklio apsisukimų dažnis	10000-80000rpm
Sukimosi diapazonas (pirmas įėjimas)	Ašis ±360 laipsnių, B ašis ±30 laipsnių
Aušinimo tipas	laistymo aušinimas
Įrankio keitimas	Automatinis įrankių keitimas (ATC)
Įrankio numeris	12
Įrankio dydis	Koto skersmuo 4*56 mm
XYZ Max važiavimo greitis	Z ašis: 4000 mm/min, XY ašis: 6000 mm/min
Programos sąsaja	USB 2.0 100M interneto prieiga
Valdymo kodas	NC kodas
Galia	220v±10%,50/60HZ/1800W
Linijinė ašis, tiksli rutulinė pavara. Poliruota versija.Variklis, kurio skiriamoji geba < 1μm.poliruoti tikslūs kreiptuvai pagaminti iš labai legiruoto plieno. Pakartojamumas ±0,003mm
Darbiniai decibelai:＜45decibelai budėjimo režime,＜70decibelai veikiant.Duomenys tikrinami UT353. Yra tolerancija frezuojant įvairias medžiagas





1. 1400W vokiški veleno ir 4 mm koto įrankiai: įtempių optimizavimas titano apdirbimo srityje

Titanas žinomas dėl mažo šilumos laidumo, didelio cheminio reaktyvumo ir stiprios darbo{0}}kietėjimo, todėl jis yra viena reikliausių medžiagų dantų CNC apdirbimo srityje. Pjovimo metu reikalingas išskirtinis veleno tvirtumas ir sukimo momento stabilumas.

T20W-E turi 1400 W vokišką elektrinį veleną, veikiantį nuo 10 000 iki 80 000 aps./min. Apdorojant titano malūno atramas, velenas užtikrina stabilų aukštą -sukimo momentą kartu su 4 mm koto karbido įrankiais, skirtais didelėms{10}}apkrovoms ir dideliems padavimo greičiams.

Didelės{0}}galios velenas efektyviai pašalina tokias problemas kaip įrankio užstrigimas ar paslydimas atliekant gilaus pjovimo operacijas. Tai užtikrina stabilų implantų platformų, transmukozinių sričių ir sraigtinių kanalų struktūrų apdirbimą, todėl pasiekiamas mažas paviršiaus šiurkštumas (Ra vertės sumažinimas), kartu sumažinant karščio sukeltą sukietėjimą ir pailginant įrankio tarnavimo laiką.

2. Mikronų-lygis skiriamoji geba ir ±0,003 mm kartotinis implanto sąsajos padėties nustatymo tikslumasTikslumas

Implanto atramų jungties sąsaja (pvz., šešiakampės arba kūginės struktūros) reikalauja itin griežtų leistinų nuokrypių, kad būtų užtikrintas ilgalaikis stabilumas ir būtų išvengta mikro-judėjimo ar bakterijų įsiskverbimo.

T20W-E pagamintas naudojant:

Labai{0}}legiruoto plieno tikslūs linijiniai kreiptuvai
Įžeminimo rutulinio sraigto perdavimo sistema
Variklio skiriamoji geba mažesnė nei 1 μm
Pakartotinis padėties nustatymo tikslumas ±0,003 mm

Šis itin{0}}tikslus judesio valdymas užtikrina nuoseklų implantų jungties geometrijų apdirbimą. Gauta sąsaja užtikrina mikro-lygio pritaikymo tikslumą, sumažina mikro-tarpus implanto ir atramos sandūroje ir pagerina ilgalaikį-biomechaninį stabilumą ir klinikinį sandarinimo efektyvumą.

3. Nepertraukiamos gamybos logika: 12-įrankio ATC sistema ir mažo triukšmo veikimas

Sukurta tiek prie kėdžių, tiek laboratorijų darbo eigoms, mašina pabrėžia automatizavimą, efektyvumą ir operatoriaus patogumą.

Sistemoje integruotas 12-padėčių automatinis įrankių keitiklis (ATC), leidžiantis nepertraukiamą kelių etapų apdirbimą be rankinio įsikišimo. Optimizuotas mechaninis balansavimas užtikrina stabilų akustinį veikimą:

Tuščiosios eigos triukšmas:<45 dB
Veikimo triukšmas:<70 dB (tested via UT353 sound level meter)

Operatoriai gali įkelti kelių tipų įrankius,{0}}įskaitant titano grubinimo įrankius, apdailos grąžtus, keramines frezavimo stakles ir vaško pjaustytuvus-vienu metu. Sistema automatiškai perjungia įrankius remdamasi NC programavimu, įgalindama nepertraukiamus gamybos ciklus. Dėl mažo-triukšmo konstrukcijos jis tinka montuoti prie kėdės, netrikdant paciento bendravimo ar klinikinės darbo eigos.

Jei jus domina šis produktas ir norite sužinoti dantų frezavimo staklių kainą bei kitą informaciją, kviečiame pasikonsultuoti su mumis!



Chongqing Zotion Dentistry Technology Co., Ltd. yra profesionalus gamintojas, integruojantis odontologijos produktų mokslinius tyrimus ir plėtrą, gamybą ir pardavimą. Šioje srityje specializuojamės jau daugiau nei 16 metų. Įsikūrėme Čongčinge, Kinijoje 2009 m., o medicinos prietaisų kokybės valdymo sistemos sertifikatą gavome 2009 m. Tai taip pat pirmasis gamintojas Kinijoje, gaminantis CADCAM 5 ašių frezavimo stakles!









DUK:

1 klausimas: ar lengva pakeisti šviestuvus apdorojant įvairias medžiagas, tokias kaip titano atramos ir stiklo keramika? Ar armatūros keitimas turės įtakos apdirbimo tikslumui?

A: T20W-E yra su greito-pakeitimo moduline tvirtinimo sistema, sukurta specialiai kelių-medžiagų darbo eigoms. Kad tilptų ir stiklo keramikos blokai (standartiniai ruošinių laikikliai), ir titano premilių atramos (skirtos implantų sąsajos), tvirtinimo sistema turi modulinę konstrukciją.

Norint pakeisti armatūrą, reikia tik atlaisvinti padėties nustatymo varžtus ir pakeisti visą modulį. Dėl didelio-tvirtumo aukšto-legiruotojo plieno kreiptuvų ir stabilios atskaitos pagrindo struktūros po pakeitimo nereikia sudėtingo išlygiavimo ar iš naujo{3}}nulio nustatymo. Medžiagos perjungimas gali būti baigtas maždaug per 2 minutes, nepakenkiant apdirbimo tikslumui ar pakartojamumui.

K2: Šlapiojo frezavimo metu maišant titano drožles ir stiklo keramikos šiukšles dažnai susidaro dumblas ir užsikemša vamzdžiai. Kaip T20W-E apsaugo nuo šios problemos?

A: Tai dažna problema įprastose šlapio frezavimo sistemose. T20W-E tai sprendžia per kelių-pakopų atskyrimo ir aukšto slėgio{4}}plovimo sistemą.

Didelio- srauto aušinimo skysčio purkštukai nuolat nuplauna apdirbimo sritį, greitai pašalindami titano drožles ir keramikos daleles pjovimo metu. Filtravimo sistemoje:

Sunkios titano nuolaužos pirmiausia atskiriamos pirminėje sedimentacijos kameroje
Smulkios stiklo keramikos dalelės sulaikomos antriniu didelio{0}}tankio filtro elementu

Šis pakopinis filtravimo dizainas apsaugo nuo kryžminio-medžiagų aglomeracijos ir dumblo susidarymo, veiksmingai apsaugo siurblio sistemą ir prailgina bendrą skysčio kontūro eksploatavimo laiką.

3 klausimas. Ilgalaikis-titano apdirbimas neišvengiamai sukelia mechaninį susidėvėjimą ir galimą tikslumo poslinkį 5-ašių sistemoje. Kaip išlaikomas ir perkalibruojamas ilgalaikis tikslumas?

A: Įrenginyje yra automatinė kalibravimo sistema (kalibravimo rinkinys) ir intelektuali vieno{0}}spustelėjimo kompensavimo programinė įranga.

Po ilgesnio veikimo arba kai naudotojai pastebi nedidelius atramos kraštų nuokrypius, operatoriai gali tiesiog įkelti į įtaisą standartinį kalibravimo bloką ir paleisti kalibravimo programą. Integruota-zondavimo sistema automatiškai aptinka ašių nuokrypius ir mechaninius nulio poslinkius, tada taiko kompensavimo vertes tiesiai į valdymo sistemą.

Taip nebereikia{0}}svetainės inžinierių ar išorinės metrologijos įrangos, todėl galutiniai naudotojai ar platintojai gali savarankiškai ir efektyviai atkurti tikslumą.

4 klausimas: ar 4 × 56 mm įrankio kotas yra universalus pramonės standartas? Ar naudotojai privalo pirkti įrankius tik iš jūsų?

A: T20W-E naudoja atviro standarto įrankių sistemą. 4 mm koto skersmuo ir 56 mm įrankio ilgis yra plačiai pripažinti tarptautiniai dantų CAD/CAM apdirbimo standartai.

Nėra priverstinio įrankių užrakto-. Naudotojai ir platintojai gali laisvai įsigyti suderinamų karbido grąžtų, titano pjaustytuvų ar keraminių frezavimo įrankių iš pasaulinių tiekėjų (Vokietijos, Japonijos ar vietinių gamintojų), jei jie atitinka matmenų specifikacijas. ATC sistema ir NC valdymo programa visiškai palaiko trečiųjų šalių įrankių suderinamumą.

5 klausimas: mašina veikia iki 1800 W didžiausios galios. Ar tai tinka standartiniam odontologijos klinikos maitinimo šaltiniui? Ar jis trukdys kitai skaitmeninei įrangai, pvz., rentgeno ar CBCT sistemoms?

A: 1800 W įvertinimas rodo maksimalią didžiausią apkrovą, įskaitant visą veleno veikimą, vienalaikį ašies judėjimą ir aušinimo sistemos veiklą. Įprastų apdirbimo ciklų metu vidutinė darbinė galia yra žymiai mažesnė.

Sistemoje integruotas pramoninis{0}}galios filtravimas ir plataus- diapazono įtampos stabilizavimo modulis, efektyviai slopinantis įsijungimo srovę ir įtampos svyravimus paleidimo metu ir suklio pagreitinimo metu.

Esant standartinėms 220 V klinikinėms ar laboratorinėms maitinimo sąlygoms, T20W-E veikia saugiai, nesukeldamas elektros trikdžių ar įtampos nestabilumo jautriai įrangai, pvz., CBCT skaitytuvams ar dantų rentgeno sistemoms.
